在能源轉化與環境保護領域，傳統熱催化技術常面臨反應條件苛刻、能耗高、選擇性不足等瓶頸，而非熱等離子體技術雖能低溫活化反應物，但易產生副產物且能量利用率偏低。等離子體協同催化評價系統通過整合等離子體活化與催化反應的優勢，構建“活性物種生成-表面反應強化"的協同機制，成為突破傳統技術限制的核心平臺。該系統不僅為解析協同作用機理提供精準的實驗支撐，更推動了合成氨、CO?轉化、VOCs降解等關鍵技術的工業化進程。

一、核心技術原理：等離子體與催化的協同機制

      等離子體協同催化的本質是利用非熱等離子體的高能特性與催化劑的表面活性位點形成協同效應，從熱力學和動力學雙重維度優化反應過程。其核心機制可分為三個關鍵環節，各環節的高效聯動構成了系統技術的基礎。

1. 等離子體活化：突破反應物活化能壘

      在高壓電場作用下，等離子體發生器（如介質阻擋放電DBD裝置）可使N?、H?、CH?等反應物氣體電離，生成高能電子（1-15 eV）、自由基（H*、N*）、激發態分子等活性物種。以N?活化為例，傳統熱催化需克服941 kJ/mol的高能壘，而等離子體中的高能電子可直接解離N?分子中的三鍵，將活化能降低至傳統工藝的1/3以下。同時，介質阻擋層（石英或陶瓷）能有效限制電流，避免電弧放電，形成均勻的微放電絲，確保活性物種的穩定生成。

2. 催化表面強化：調控反應路徑與選擇性

      催化劑（如Ru/Al?O?、Ni-MgO/SiC等）通過提供活性位點，使等離子體生成的活性物種快速吸附并定向反應。在合成氨反應中，Ru基催化劑可將N*與H*高效轉化為NH?，而等離子體誘導的催化劑表面缺陷（氧空位、氮空位）能使吸附能力提升30%-50%。此外，催化劑還能抑制副反應發生，如在VOCs降解中，MnO?/Al?O?催化劑可將苯的礦化率從單一等離子體的45%提升至85%。

3. 協同增效：實現反應條件的溫和化與高效化

      等離子體與催化劑的相互作用形成“1+1>2"的效果：一方面，等離子體的局部熱效應可使催化劑表面形成>800℃的微區高溫，加速反應動力學；另一方面，催化劑能降低等離子體的能量消耗，如合成氨反應中能量效率從單一等離子體的60 kWh/kg-NH?降至≤40 kWh/kg-NH?。這種協同作用突破了傳統熱力學限制，使反應可在低溫（25-500℃）、低壓（0.1-10 MPa）條件下高效進行。

二、系統核心架構：模塊化設計與精準調控

      等離子體協同催化評價系統采用模塊化設計，涵蓋氣源供給、反應、調控、檢測分析四大核心單元，各模塊通過PLC控制系統實現有機聯動，確保反應參數的精準控制與過程的可追溯性。

1. 氣源供給與預處理模塊：保障反應進料的穩定性

      該模塊通過多通道質量流量控制器（MFC）實現N?、H?、VOCs等多組分氣體的精準配比，流量控制精度達±1% F.S.，總流量范圍0-500 mL/min。針對不同工況需求，系統可通過動態配氣法生成10-1000 ppm的VOCs模擬廢氣，并通過惰性氣體循環回路實現氧含量0.1%-21%的連續調控。氣體經316不銹鋼管路輸送前，需通過高效過濾器去除雜質，緩沖罐穩定壓力（0.1-0.5 MPa），確保進氣波動小于±1%。

2. 等離子體-催化反應模塊：協同作用的核心場所

      反應模塊的核心是DBD等離子體反應器與催化單元的集成設計，根據工況分為常壓與高壓兩種類型：常壓反應器（耐壓<0.6 MPa）適用于VOCs降解、CO?催化等反應，采用石英管介質，內電極為鉬棒，外電極為鉑網，放電長度40 mm；高壓反應器（耐壓<10 MPa）適用于合成氨、甲烷重整等反應，采用雙層腔體設計，內層石英管絕緣，外層310s不銹鋼護套提供機械支撐。催化單元支持顆粒狀、蜂窩狀催化劑裝填，床層高度與直徑比（H/D）優化為3-5:1，溫度控制范圍室溫-900℃，控溫精度±1℃。電源系統采用雙極性脈沖電源，輸出電壓0-30 kV可調，頻率1-50 kHz，相比傳統交流電源可提升活性物質生成量20%以上。

3. 參數調控模塊：實現多維度參數的動態優化

      基于三菱或西門子PLC控制器，系統可集中調控12項關鍵參數，包括放電功率、頻率、反應溫度、氣體流量等，響應時間小于0.1 s。通過15英寸工業觸控屏，操作人員可實時調節放電參數與加熱功率，結合IoT軟件平臺實現能量輸入與反應效率的動態匹配。例如在合成氨反應中，通過調控N?:H?=1:3的氣體比例、500℃外部加熱溫度與8 MPa壓力，可使NH?產率達到≥10 mmol/g-cat/h。

4. 檢測分析模塊：量化反應性能與解析機理

      系統配備在線檢測與離線分析雙重手段，確保數據全面性：組分濃度檢測采用GC-FID/TCD，檢測下限0.1 ppm，可實時監測VOCs降解率與CO?生成量；活性物種診斷通過發射光譜儀（OES）分析?OH、N?*等物種的特征峰（如N? 337 nm、H? 656 nm）；能量效率量化則通過功率分析儀測量輸入功率，結合氣體流量計算能量密度（J/L）與能量效率（g/kWh）。所有數據通過LabVIEW軟件實時采集、存儲，采樣頻率1 Hz，可自動生成降解效率、礦化率等指標報告。

三、典型應用場景：從實驗室研究到工業放大

      等離子體協同催化評價系統的應用覆蓋能源轉化、環境保護兩大領域，其模塊化設計使其既能滿足實驗室機理研究需求，又能為工業放大提供核心數據支撐。

1. 能源轉化領域：助力低碳化工發展

      在合成氨領域，系統通過Ru/K-Ba-Al?O?催化劑與DBD等離子體的協同，實現500℃、8 MPa條件下NH?的高效合成，連續運行50小時活性衰減＜10%，解決了傳統哈伯法高能耗問題。在CO?轉化中，系統可評價介孔SiO?負載釕納米顆粒催化劑的性能，使CO?加氫制甲醇的選擇性提升至85%以上。此外，在甲烷重整反應中，Ni-MgO/SiC催化劑與等離子體協同可將甲烷轉化率提升至傳統熱催化的2倍。

2. 環境保護領域：高效處理揮發性有機污染物

      針對VOCs降解，系統可模擬不同氧含量工況（≤1%、1%-10%、10%-20%），對比“等離子體單獨作用"“催化單獨作用"“協同作用"三種模式的性能差異。在苯濃度200 ppm、放電功率150 W條件下，協同模式的降解效率維持在78%-81%，連續運行72 h相對標準偏差僅1.4%。該系統還可用于氮氧化物（NO?）還原、水體污染物降解等研究，為環保催化劑的開發提供精準評價工具。

四、技術挑戰與發展趨勢

      盡管等離子體協同催化評價系統已取得顯著進展，但仍面臨三大核心挑戰：一是長壽命穩定性不足，現有系統連續運行500小時活性衰減10%，距工業需求的2000小時仍有差距；二是副反應控制難度大，等離子體易生成O?等副產物，需進一步優化催化劑與等離子體參數匹配；三是大型化設計難題，實驗室級反應器（催化劑體積50-200 mL）向工業級放大時易出現傳質不均問題。

      未來，系統技術將向三個方向突破：其一，智能調控升級，結合機器學習優化等離子體參數與催化劑匹配，如在NO?還原中使效率提升至95%以上；其二，綠色等離子體集成，開發微波、射頻等低能耗等離子體技術，降低設備能耗；其三，多功能化拓展，集成原位表征技術（如X射線光電子能譜），實現反應過程中催化劑結構變化的實時監測。

五、結語

      等離子體協同催化評價系統通過構建“活化-催化-協同"的技術體系，打破了傳統反應技術的瓶頸，成為能源轉化與環保領域的核心研究平臺。其模塊化設計與精準調控能力，既為解析協同機理提供了可靠工具，又為工業催化劑開發與工藝優化提供了數據支撐。隨著智能調控與綠色等離子體技術的融合發展，該系統將在碳中和、污染物深度治理等國家戰略需求中發揮更重要的作用，推動等離子體協同催化技術從實驗室走向規模化應用。

產品展示

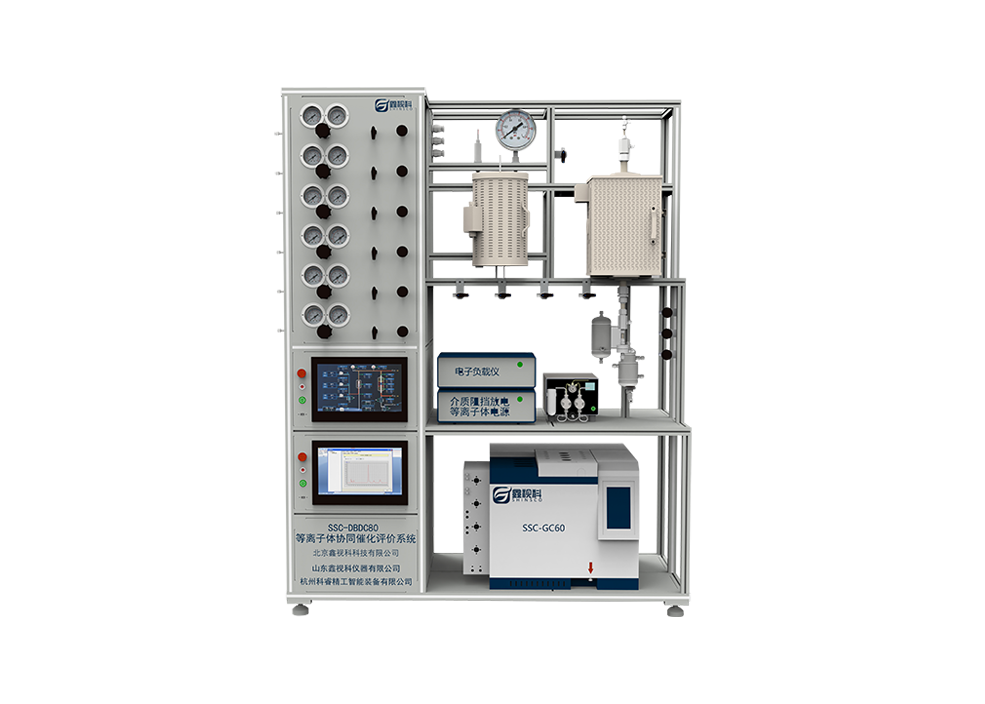

      SSC-DBDC80等離子體協同催化評價系統，適用于合成氨、甲烷重整、二氧化碳制甲醇、污染物講解等反應。該系統通過等離子體活化與熱催化的協同作用，突破傳統熱力學的限制，實現高效、低能耗的化學反應。

產品優勢：

（1）BD等離子體活化，放電機制：在高壓交流電場下，氣體（如N?、H?、CH?）被電離，產生高能電子（1-15 eV）、離子、自由基和激發態分子。介質阻擋層（如石英、陶瓷）限制電流，防止電弧放電，形成均勻的微放電絲。

（2）活性物種生成：N?活化：高能電子解離N?為N原子（N），突破傳統熱催化的高能壘（~941 kJ/mol）。H?活化：生成H*自由基，促進表面加氫反應。激發態分子，降低反應活化能。

（3）熱催化增強，表面反應：等離子體生成的活性物種（N*、H*）在催化劑表面吸附并反應，生成目標產物（如NH?、CH?OH）催化劑（如Ru、Ni）提供活性位點，降低反應能壘。

（4）協同效應：等離子體局部加熱催化劑表面，形成微區高溫（＞800°C），加速反應動力學。等離子體誘導催化劑表面缺陷（如氧空位、氮空位），增強吸附能力。等離子體活化降低對溫度和壓力的依賴，反應條件更溫和。通過動態調控調節放電參數（頻率、電壓）和熱催化條件（溫度、壓力），實現能量輸入與反應效率的匹配。

（5）等離子體-熱催化協同：突破傳統熱力學限制，實現低溫低壓高效反應。

（6）模塊化設計：便于實驗室研究與工業放大。

（7）智能調控：動態優化能量輸入與反應條件。

（8）DBD等離子體誘導催化劑表面缺陷，增強吸附與活化能力；余熱利用與動態功率分配提升能效。
